    销售设备

    EMMA產品陣容的核心“ M系列”具有广泛的测试能力，以符合高速及高精度的检测需求。

    JM系列
    • JM6151

      标准型号

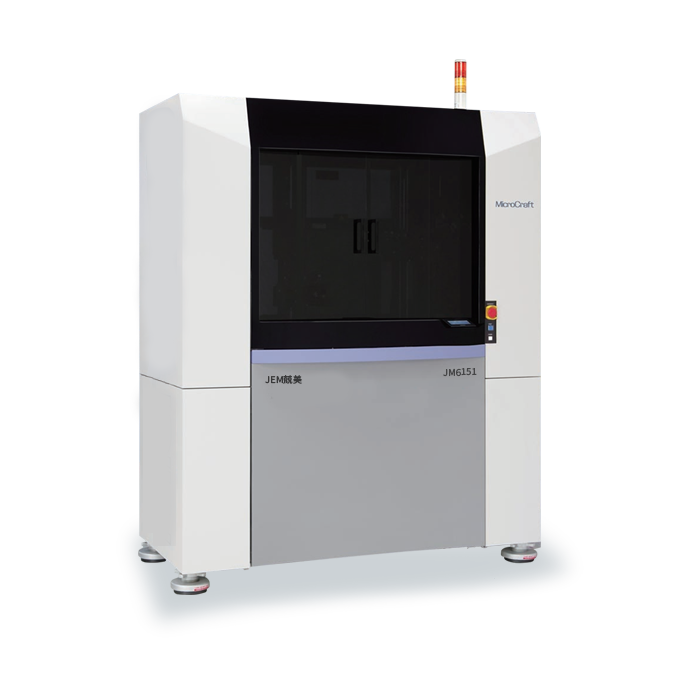

      JM6151

      JM系列的标准型号提供每分钟6,500点的高速检测，可检测高密度板到大型板和柔性板所有类型的电路板标准型号。
      ▶ 搭载探针
    • JM8161

      大尺寸型号

      JM8161

      此类型适用于大型多层板，例如burn-in板和背板。 尽管用于大型基板，但还是具有出色的定位精度，可以进行高速检测。
      ▶ 搭载探针
    机台规格
    • JM6151
    • JM8161
    • 最大测试范围
    • 610 x 510 mm
    • 810 x 610 mm
    • 飞针探头数目
    • 2前、2后
    • 2前、2后
    • 最小基板尺寸
    • 35 x 65 mm
    • 35 x 65 mm
    • 最大基板厚度
    • 9 mm
    • 9 mm
    • 不可检查区域
    • 距离夹板区域1 mm
    • 距离夹板区域1 mm
    • 重复精度
    • ±4 µm
    • ±4 µm
    • 分辨率
    • 2 µm
    • 2 µm
    • 最小焊盘间距
    • 100 µm
    • 120 µm
    • 最小焊盘尺寸
    • 30 µm
    • 30 µm
    • 测试电压

    • 开路测试：0–10 V

      短路测试：250 V（500V/1000V选配）

    • 开路测试：0–10 V

      短路测试：250 V（500V/1000V选配）

    • 测试电流
    • 开路测试：2.65 µA–150 mA
    • 开路测试：2.5 µA–150 mA
    • 夹板方式
    • 自动夹板
    • 自动夹板
    • CCD照相机
    • 2前、2后
    • 2前、2后
    • 打印机
    • 外接
    • 外接
    • 空压规格 (压力)
    • 0.5 MPa
    • 0.5 MPa
    • 空压规格 (容量)
    • 3.5 ℓ/min.
    • 3.5 ℓ/min.
    • 电源
      単相AC200–240 V 50/60 Hz
    • 10 A
    • 15 A
    • 重量
    • 1100 kg
    • 1320 kg

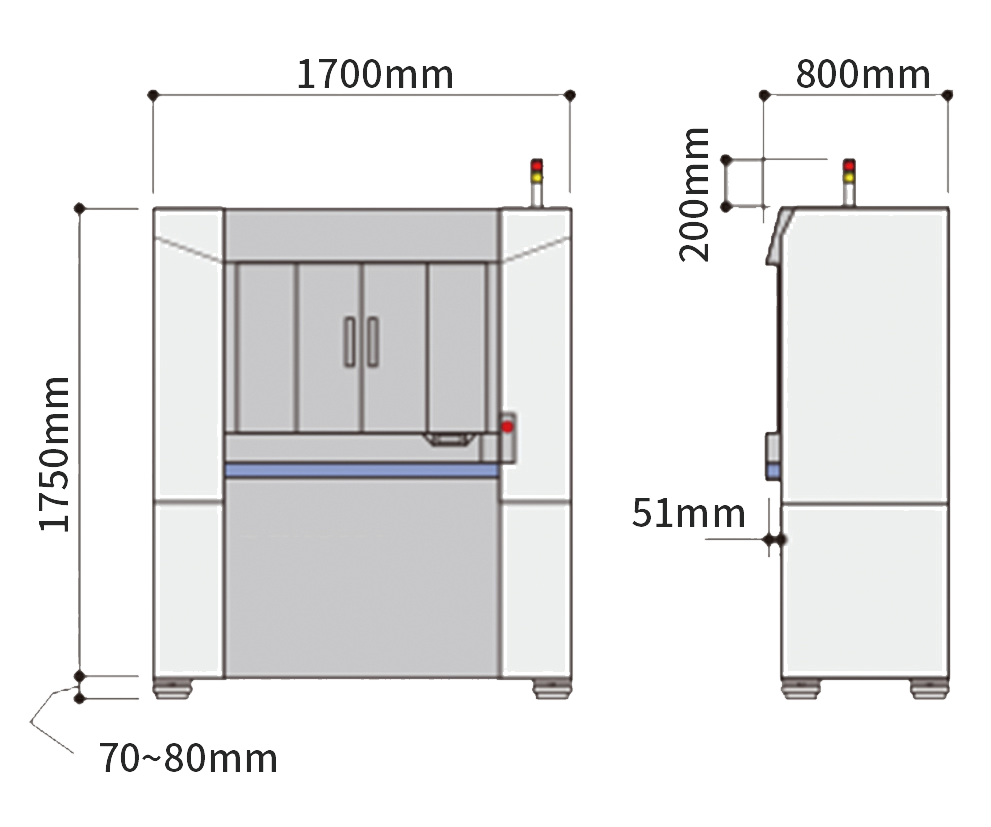

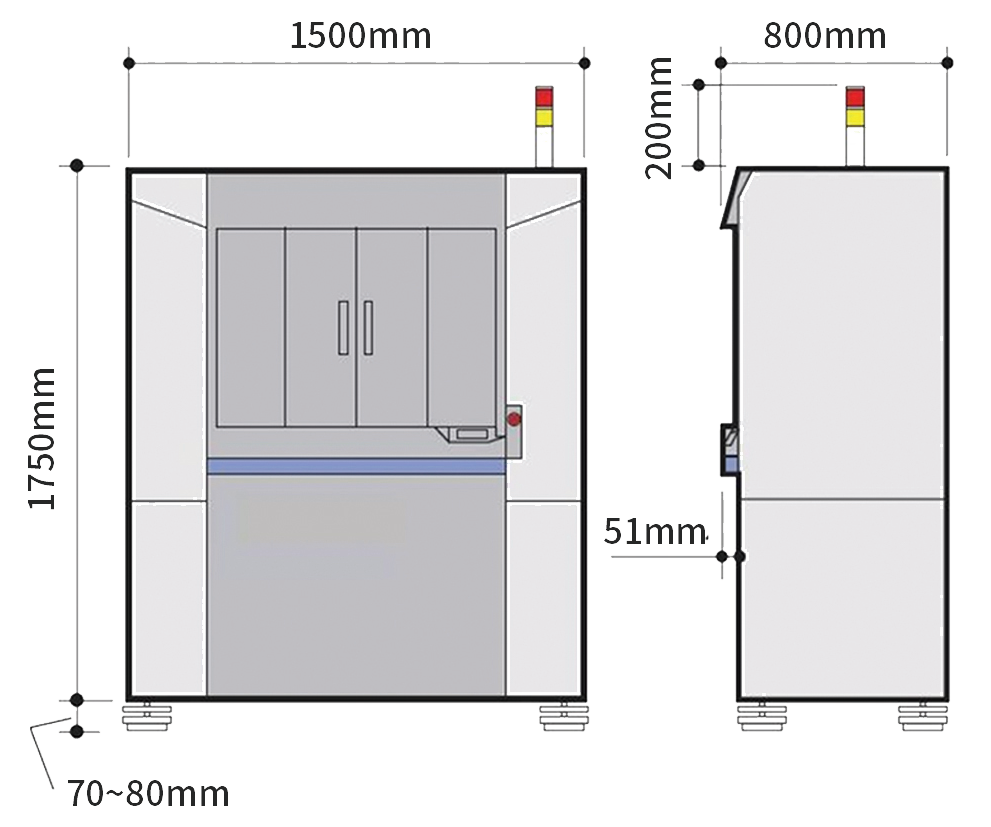

    • 尺寸表 (mm)
    • 系统需求

    • 1）控制用电脑和显示器

      2）检查点的自动制作软件使用的电脑和显示器

    • 软件
    • 软件 标准配备操作使用, 其他为可选件。（对应的OS为Windows 7 / Windows 8 / Windows 10）
    • 系统需求
    • 探针型号 针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。
    • 操作环境

    • 操作环境 21–24℃、30–70%（相对湿度）

      * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用

      大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）

      油雾浓度：1 mg/㎥ (ANR) 以下
